Espaçador Losangular Auto Travante 15kV

Código ASW Brasil: ELAT 15Kv

Aplicação: Utilizado em redes de distribuição de energia compactas (Spacer) para manter o espaçamento entre os cabos condutores e mensageiro.

Função: Prevenir a ocorrência de curto-circuito e evitar a formação de arco de potência pela aproximação dos cabos cobertos.

Material: PEAD – Polietileno de alta densidade na cor cinza.

Características dimensionais: Conforme desenho ASW 0005.

Características técnicas: Conforme ABNT 16094 e ABNT 16095.

Características físicas do composto:

Resistente ao trilhamento, erosão ou acendimento de chama no material com tensão de trilhamento de até 2,75kV (Método de ensaio conforme ABNT NBR 10296).

Permissividade relativa: ≤3 (Método de ensaio conforme ASTM D-150).

Variação de massa ≤0,50% no ensaio de Absorção de água (Conforme NBR-IEC 60811-1- 3/01).

Temperatura de fragilização: ≤-15oC (Método de ensaio conforme NBR 7307).

Tempo de resistência ao ensaio de fissuração: >72horas.

Características mecânicas do composto:

Resistência ao ensaio de tração sem envelhecimento: 21,5MPa mínimo e alongamento à ruptura: 300% mínimo.

Resistência ao ensaio de tração após envelhecimento em estufa de ar e em câmara de intemperismo de UV: variação de 25% máxima permissível da resistência à tração e do alongamento à ruptura entre os valores obtidos antes e após envelhecimento.

Características mecânicas do espaçador losangular:

Resistência à tração de curta duração com envelhecimento em estufa de ar: variação de 25% máxima permissível da resistência à tração e do alongamento à ruptura entre os valores obtidos antes e após envelhecimento.

Resistência à tração de longa duração com envelhecimento em estufa de ar: 250daN mínimo aplicada com variação de 15% máxima nas distancias entre fases e fases mensageiro.

Resistência a torção: 30daN por 24horas.

Resistência ao impacto: Suporta a queda de 10m sem trincas, fissuras ou rachaduras.

Radiografia digitalizada ou computadorizada: Isento de descontinuidades.

Ruptura à tração: 600daN mínimo.

Fatiação: Isento de descontinuidades.

Características elétricas do espaçador losangular:

Distância de escoamento: 290mm mínimo.

Tensão suportável à frequência industrial sob chuva: Tensão máxima de operação de 15kV: 34kV

Tensão suportável de impulso atmosférico a seco: Tensão máxima de operação de 15kV: 110kV

Compatibilidade dielétrica: Tensão máxima de operação de 15kV: 16kV mínimo

Curto circuito: 18kA.

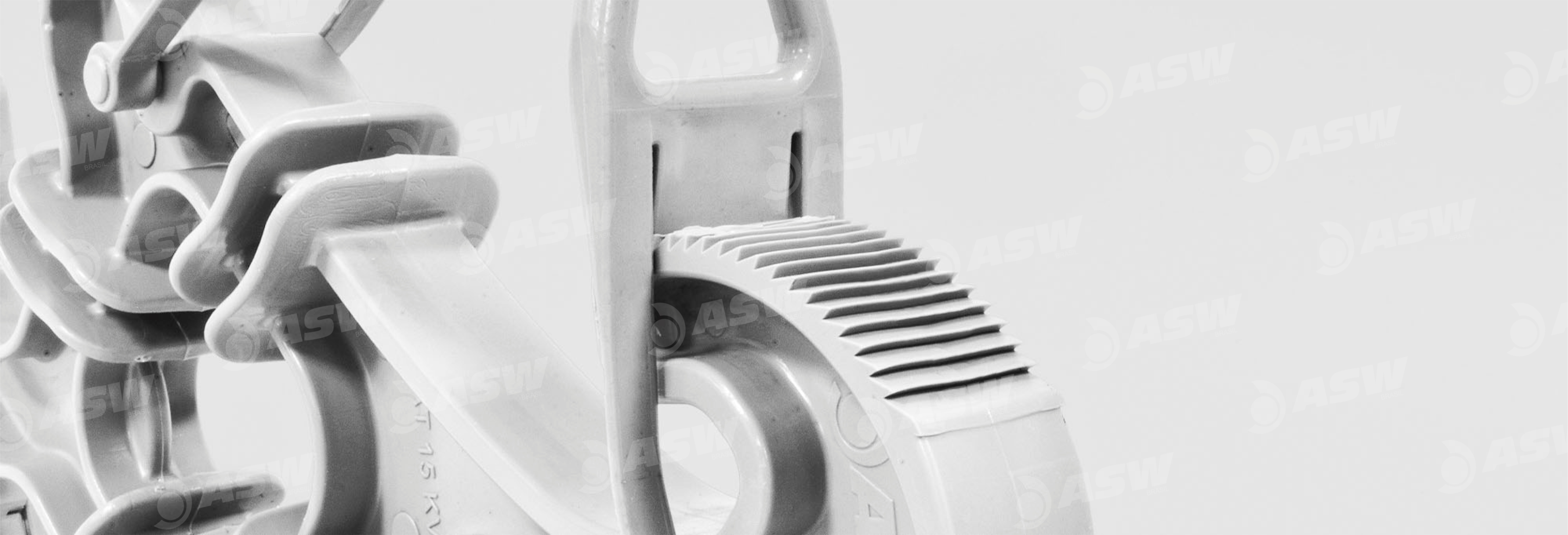

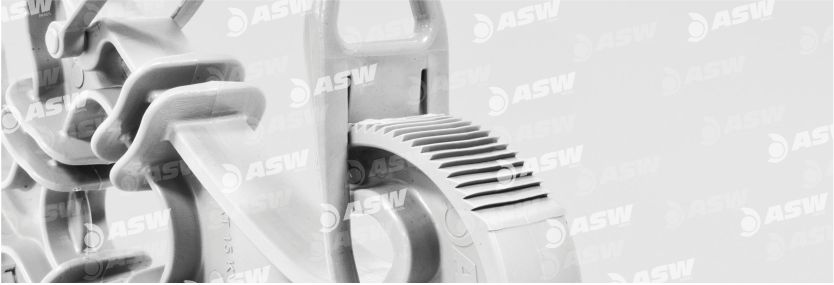

Imagens do Produto
